После выхода в свет первого выпуска приложения, посвященного персональному компьютеру “ЮТ”-88”, редакция получила сотни писем с вопросами, замечаниями и предложениями. Все они были переданы автору конструкции В. Бартеневу, который подготовил специальную статью с ответами на интересующие вас вопросы.

ПРОЦЕССОРНЫЙ МОДУЛЬ

Многие спрашивают, какая частота у кварцевых резонаторов Z1 и Z2. Частота Z1 — 16 МГц. Импульсы этой частоты с вывода 12 микросхемы DD2 КР580ГФ24 поступают в дисплейный модуль для формирования видеосинхросигналов и в модуль дополнительного ОЗУ для реализации режима “прозрачной” регенерации памяти. Если кварца с данной частотой у вас нет, то можете использовать и другие, с частотой от 12 до 20 МГц. Однако в этом случае для дисплейного модуля вам понадобится отдельный кварцевый резонатор с частотой около 8 МГц. При этом варианте опорную частоту на модуль динамического ОЗУ подайте с вывода 12 микросхемы КР580ГФ24 процессорного модуля

Кварц Z2 — от электронных часов, его частота 32768 Гц Секундные импульсы получаются делением его частоты на 2¹⁵ счетчиком-делителем К176ИЕ5. Для сопряжения этой КМОП - микросхемы с ТТЛ - входом микросхемы DD4.1 используется транзистор VT1. Номинал резистора в его коллекторной цепи 5, 6 кОм, а не 56 Ом, как ошибочно указано на схеме.

Многих интересует, как используется вывод 3 микросхемы DD2, обозначенный в шине под номером 9. Он подключается только при реализации пошагового режима тестирования процессорного модуля с помощью приставки, схема которой показана на рис. 6 (см. № 2 за 1989 год).

На схеме процессорного модуля не обозначены выводы некоторых микросхем:

Для тех, кто не понял, что такое НР1, поясняем—это набор из восьми резисторов сопротивлением 1 кОм.

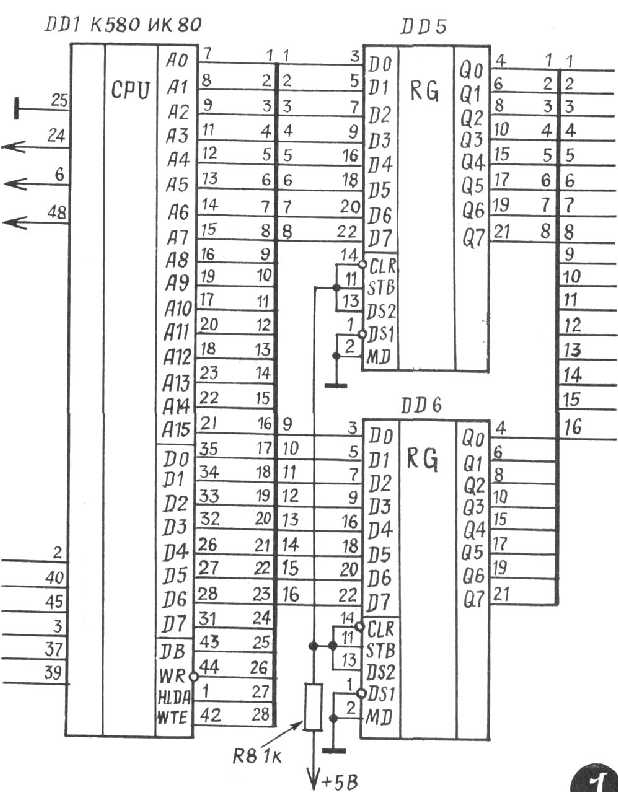

Несколько слов о возможной замене некоторых микросхем процессорного модуля на другие, более доступные. Микросхему КР580ВМ80А можно заменить на К580ИК80. Схема ее включения приведена на рисунке 1.Микросхему DD8 КР580ВК38 можно заменить на КР580ВК28, цоколевка у них полностью совпадает. Вместо регистров КР580ИР82 (DD5 и DD6) можно использовать микросхемы К589ИР12. Схема их включения также приведена на рис. 1.

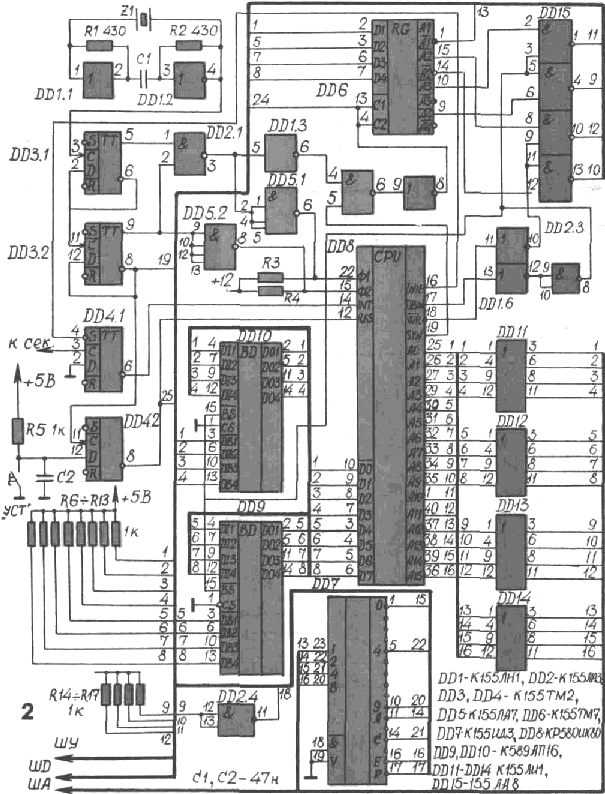

На рисунке 2 показан фрагмент схемы процессорного модуля, в которой вместо микросхем КР580ГФ24, КР580ВК38 и КР580ИР82 используются только микросхемы 155-й серии.

Генератор синхросерий в этом варианте выполнен на элементах DD1.1 и DD1.2. Импульсы с него поступают на вход делителя частоты, собранного на триггерах DD3.1 и DD3.2. Его коэффициент деления равен 4, поэтому частота кварца должна быть около 8 МГц. В качестве буферных усилителей шины адреса использованы микросхемы К155ЛИ1 (DD11—DD14). Для буферирования шины данных применены двунаправленные 4-разрядные шинные формирователи К589АП16 (DD9 и DD10). Сигналы управления формируются на основе байта состояния, выдаваемого микропроцессором на шину данных.

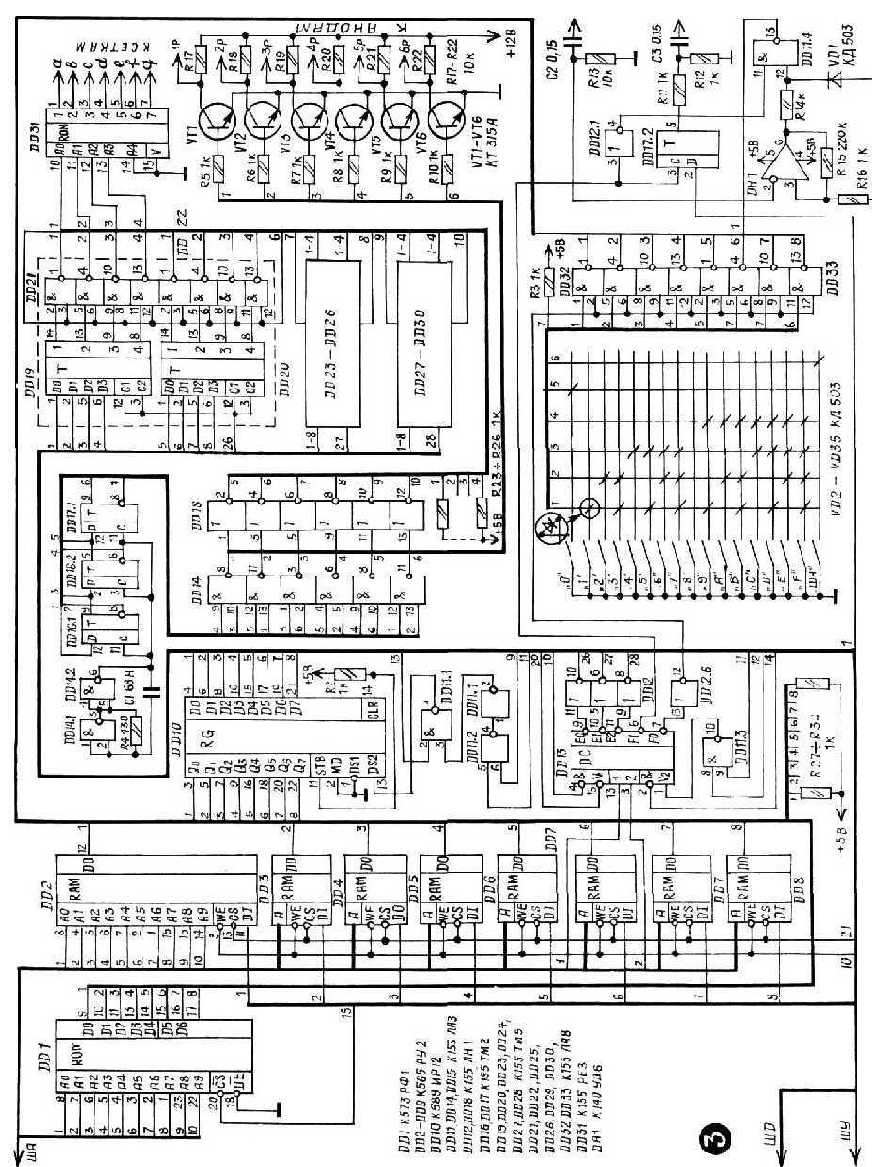

Альтернативный вариант клавиатуры и дисплея процессорного модуля представлен на рисунке 3. Число микросхем в нем заметно больше, но все они относительно доступны. В ПЗУ использована одна микросхема К573РФ1, а в ОЗУ — восемь микросхем К565РУ2 или К132РУ1. Регистры индикаторов выполнены на микросхемах К155ТМ2, которые образуют три восьмиразрядные ячейки памяти. Выходы их подсоединены к 4-разрядному коммутатору, подключающему выходы регистров к дешифратору, превращающему двоичный 4-разрядный код в семисегментный шестнадцатеричный. Динамический режим индикации обеспечен с помощью генератора на микросхеме DD14, счетчика импульсов (DD16, DD17), дешифраторов управляющих импульсов (DD14, DD15) ключей на транзисторах VT1—VT6. заметим, что в содержимом дешифратора семисегментного кода (см. № 2 за 89 год, таблица 2) все единички надо заменить на нули и наоборот. Связанного с инверсией информации микросхемами К155ЛА8 в шине данных. В качестве индикаторов в данном случае могут быть использованы люминесцентные индикаторы ИВ-3, ИВ-6 либо индикаторные панели В-18 или ИВ-21.

В клавиатуре используется простейший диодный дешифратор. Нажатие на любую клавишу приводит к формированию соответствующего двоичного кода.

В источнике питания процессорного модуля диоды VD1—VD4 можно заменить, а диоды типа Д226, а диодную сборку Ц410Б—четырьмя диодами Д202 или , 203 с любым буквенным индексом. Транзистор VT1 может быть типа КТ803, КТ808 ли КТ805. Его обязательно установите на радиатор с площадью рассеивания не менее 150 см².

Вход “16 МГц” подключается к выводу 2 микросхемы DD2 КР580ГФ24 процессорного модуля. Вывод 13 микросхемы D21.2 подключается к проводу 16 шины данных и управления. Выводы 11, 12, 13, 14 микросхемы DD25 подключаются соответственно к проводам 1, 2, 3, 4 шины данных.

В источнике питания дисплейного МОДУЛЯ транзисторную сборку К159НТ1 можно заменить транзисторами КТ315, К159НТ5 на КТ361. Все они должны быть подобраны по коэффициенту передачи тока. Корпуса их желательно склеить попарно. В качестве понижающего трансформатора рекомендуем использовать ТН-46-127/220-50.

Напоминаем разводку питания микросхем дисплейного модуля.

СОВЕТУЕМ ПРОЧИТАТЬ

1. Зеленко Г. В. и др. Радиолюбителю о микропроцессорах и микроЭВМ.— “Радио”, 1982, № 9—12; 1983. № 3—12.
2. Мальцева Л. А. и др. Основы цифровой техники. М., “Радио и связь”, 1966.
3. Гилмор Ч. Введение в микропроцессорную технику. М., “Мир”, 1984.
4. Коффрон Дж. Технические средства микропроцессорных систем. М., "Мир”, 1983.
5. Микропроцессоры и микропроцессорные комплекты интегральных микросхем. Справочник. М., “Радио и связь”, 1988.
6. 3еленко Г. В., Панов В. В., Попов С. П. “Электронный квазидиск” для персональной ЭВМ.— “Микропроцессорные средства и системы”, 1986, № 4.
7. Назаров Н. А. Программатор для микросхем.— “В помощь радиолюбителю”, 1983, вып. 83

В заключение хотелось бы поблагодарить всех, кто откликнулся на публикацию материалов по “ЮТ”-88”. Самые интересные предложения в редакцию прислали Иванов А. И. (г. Симферополь), Малофеев А. А. (г. Липецк), Диженков А. А. (г. Свердловск), Донецков Е. В. (г. Нальчик) и многие другие читатели.

В. БАРТЕНЕВ
