КОМПЬЮТЕР проверяет транзисторы
Предлагаемая простая программа превращает компьютер “Радио-86РК” в прибор для проверки транзисторов и полупроводниковых диодов. Коды программы приведены в таблице, ее контрольная сумма равна 500DH. Программу запускают директивой МОНИТОРа GO.

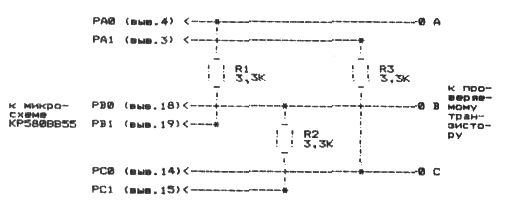

Для подключения проверяемого прибора к микросхеме КР580ВВ55 (D14 по схеме компьютера) нужно собрать приставку, схема которой показана на рисунке. Транзистор или диод подключают к клеммам А, В, С, причем порядок подключения выводов значения не имеет. На экране дисплея под буквенным обозначением каждой клеммы появится буква, соответствующая типу проводимости той области транзистора, которая подключена к данной клемме. Например:Это означает, что проверяемый транзистор обладает проводимостью типа N—Р—N, а вывод его базы подключен к клемме С. К сожалению, выводы эмиттера и коллектора программа различить не может, поэтому при необходимости вывод коллектора придется определять каким-либо другим способом. Как правило, он бывает соединен с корпусом транзистора. У транзисторов в пластмассовом корпусе вывод коллектора чаще всего находится между выводами эмиттера и базы.
Если у проверяемого транзистора “пробит” (замкнут накоротко) один из переходов, то на экране под обозначениями замкнутых клемм появятся нули, например:И, наконец, под обозначениями клемм, подключенных к оборванным выводам или не подключенных вообще, выводятся символы X.
Диоды проверяют так же, как транзисторы, подключая их к любым двум клеммам. Например, если анод диода подключить к клемме А, а катод к клемме С, то на экран будет выведено:После запуска программа работает непрерывно и на экране дисплея немедленно отображаются все изменения в подключении клемм. Для прекращения работы программы и выхода в МОНИТОР достаточно нажать любую клавишу компьютера.
В заключение некоторые подробности для тех, кто захочет усовершенствовать программу или перенести ее на другой компьютер. В процессе проверки к каждой паре клемм прикладывается напряжение сначала одной, а затем обратной полярности. По падению напряжения на том из резисторов R1—R3, который включен в проверяемую цепь, определяется направление проводимости. При этом один из портов микросхемы КР580ВВ55 работает в режиме ввода, а два других — в режиме вывода. При переходе к проверке очередной цепи необходимый режим работы портов задается соответствующей командой, записываемой в регистр управляющего слова КР580ВВ55.Для обращения к регистрам КР580ВВ55 в программе использованы команды IN и OUT. Адрес регистра порта А — 0А0Н, порта В — 0А1Н, порта С — 0А2Н, управляющего слова — 0АЗН.
Во время проверки через Р—N переходы проверяемого прибора течет ток около одного миллиампера. У транзисторов большой мощности, а также у германиевых транзисторов старых типов начальные (неуправляемые) токи могут иметь такой же порядок, поэтому при проверке их , описываемым способом возможны ошибки.
А. СЕРГЕЕВ
г. Москва
Отсканировано с журнала Радио №3 1990 г.
|
