Данная программа составлена для обработки RTTY сигналов блоком, описанным в журнале "Радио" [1]. Она "работает" совместно с программой обработки CW сигналов (используется та часть, в которой идет речь об очистке экрана и проверке положения переключателя "CW-RTTY"). Прием сигналов RTTY возможен на четырех различных скоростях. В программе указаны константы только для двух: 45,45 и 50Вод.

Перед началом приема необходимо замкнуть контакты переключателя "CW-RTTY" и нажать на кнопку "Сброс". После очистки экрана и появления на нем сообщения "RTTY ГОТОВ" программа готова к работе. Пользуясь таблицей, нужно установить переключателями SA1 и SA2 (см. рис.1 в [1]) константу приема.

Как видно из текста программы, она состоит из нескольких частей. С адреса 200Н по 242Н происходит начальная установка, проверка контрольной суммы микросхемы DD6 и выдача результата проверки на экран. Если контрольная сумма совпадает с "заложенной", высвечивается "RTTY ГОТОВ". В противном случае появляется надпись "RTTY КС НЕ РАВНА".

Прием начинается с проверки наличия логической 1 на выводе 3 микросхемы DD5 (элемент DD5.1). Далее устанавливают регистры В и С микропроцессора и путем опроса переключателя "CW-RTTY" и "Рус--Лат" вводят константу задержки 27,5мс (здесь и далее по тексту и в программе указаны значения задержки для скорости приема 45,45бод), которая равна 460*60*1/(9050/9)мс. В приведенном выражении 460 -- число циклов задержки, 60 - число тактов в цикле, 1/(9050/9)мс - длительность такта микропроцессора (9050--тактовая частота в килогерцах, 9 коэффициент деления тактовой частоты в микросхеме КР580ГФ24). Если в этот промежуток времени (27,5мс) на выводе 3 DD5 логическая 1 сохранится, то устройство переходит к ожиданию стартового импульса. В противном случае продолжится поиск стопового импульса.

По приходу стартового импульса происходит задержка на 11мс, после чего последовательно через 22мс принимается пять информационных бит, которые записываются в регистр В микропроцессора.

Анализ принятого символа начинается со сравнения его с кодами управляющих символов, отработка которых не связана с изменением положения курсора. Если код в регистре В соответствует одному из кодов установки признака регистра, то происходит запись соответствующего кода в регистр D и переход к метке "ПРИЕМ". При совпадении содержимого регистра В с кодами "Возврат каретки" или "Перевод строки" курсор устанавливается в начало строки или переводится на следующую строку и происходит переход к метке "КУРСОР".

Если принятая информация отличается от управляющих символов, то отрабатывается часть программы по высвечиванию символа. В регистровую пару (ВС) заносится код 0380Н (адрес начала таблицы), который складывается с кодом принятого символа. Таким образом, вычисляют адрес ячейки, в которой находится код принятого символа в коде КОИ-7. Оттуда код переносится в область экранной памяти по адресу, определяемому регистровой парой (HL). После этого происходит маскирование счетчика позиций для того, чтобы адрес не вышел за пределы экранной памяти 17EFH - 1000Н (так как в отличие от компьютера "Микро-80" в контроллере использована не инвертированная магистраль адреса, и данные коды являются инверсией адресов экранной памяти "Микро-80" Е800Н - EFEFH), и сохранение в регистре указателя стека.

В случае если есть, необходимость в принудительной установке регистров приема (русского, латинского, цифрового), следует ввести дополнения в блок обработки согласно рис.1. Переключатели, резисторы и микросхему располагают на дополнительной плате. Однако программа выполняется и без данном доработки.

Константы приема заносят и ячейки 370Н и 371H, 374Н и 375H, 378Н и 379Н, 37СН и 37DH. В смежные с ними ячейки 372Н и 373Н, 376Н и 377Н, 37АН и 37ВН, 37ЕН и 37FH записывают код, являющийся инверсией кода константы. В этом случае всегда при сложении кодов в смежных ячейках, например 370Н н 372Н, их сумма будет равна FEH. Это сделано для того, чтобы при изменении константы контрольная сумма оставалась прежней.

В тексте программы приведены константы для блока обработки, выполненного с применением микросхемы КР580ГФ24 и кварцевого резонатора на 9050 кГц. При других значениях частоты константу задержки К в десятичном коде вычисляют по формуле

K=F/2*9*24S,

где F - частота кварцевою резонатора, Гц;

S -- скорость, бод.

Для записи в микросхему константу надо перевести в шестнадцатеричный код. Дробную часть константы отбрасывают.

Если синхрогенератор выполнен на микросхемах серии К155. константу рассчитывают по формуле:

K=F/2*2*24S.

При записи константы следует обратить внимание, что сначала записывают младший байт, а в следующей ячейке - старший байт.

Все неиспользуемые (не указанные в тексте программы) ячейки микросхемы DD6 должны содержать код FFH.

При прожиге микросхемы DD6 следует учитывать, что адрес 200Н программы соответствует адресу 000Н микросхемы, адрес 201 Н - 001Н... 3FFH - 1FFH.

В качестве входного устройства использован RTTY конвертер, описанный в [2].

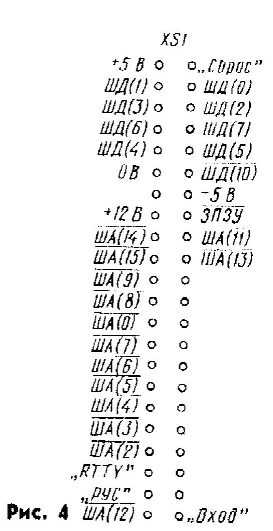

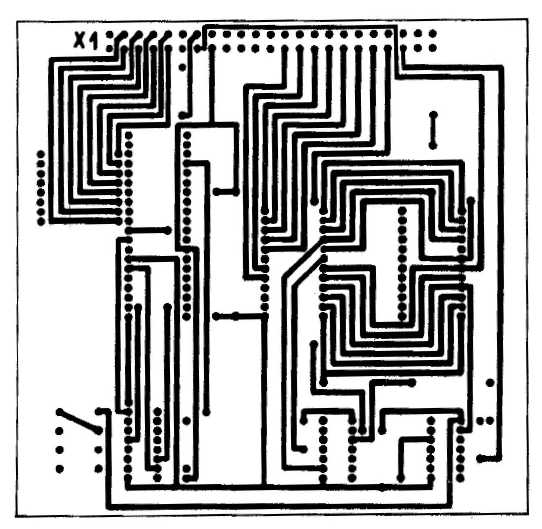

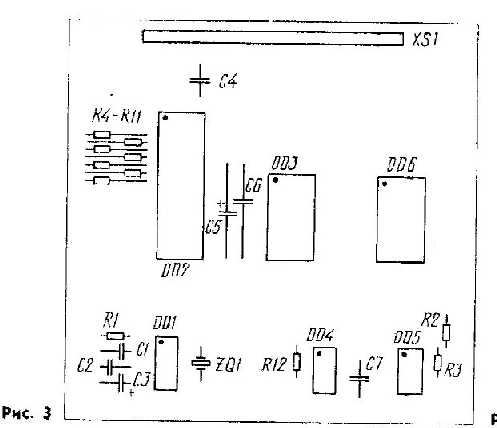

Блок обработки смонтирован на двухсторонней печатной плате. Ее фотошаблон со стороны установки деталей изображен на рис.2 в тексте, а с противоположной стороны - на с. 2 вкладки. Расположение элементов на плате показано на рис.3, схема распайки разъема - на рис.4.

Константа

“Рус - Лат”

“CW-RTTY”

CONS1

Замкнут

Замкнут

CONS2

Разомкнут

Замкнут

CONS3

Разомкнут

Разомкнут

CONS4

Замкнут

Разомкнут

Конденсаторы, не указанные на принципиальной схеме в [1], являются блокировочными. Емкость конденсаторов С3, С5 - 5мкФ (на 15 В), остальных - 0,047-0,1мкФ.

В заключение следует отметить, что данная программа, при соответствующей модификации под конкретные аппаратные средства, может использоваться в любой микроЭВМ, в том числе и в "Радио-86РК". Разработка и отладка описанной программы проводились на микро-ЭВМ "Микро-80".

По вине авторов в таблице программирования ПЗУ, помещенной в [1], допущены ошибки: вместо сообщения "RTTY НЕТ ПЗУ" высвечивается "RTTW НЕТ ПЗУ"; при приеме символа "." - высвечивается ">". Чтобы исправить их, необходимо по адресу 13FH записать 2ЕН вместо ЗЕН, по адресу 1Е7Н - 59Н вместо 57Н. Так как при этом меняется контрольная сумма, то в ячейку по адресу 1Е3Н (ячейка подбора контрольной суммы) вместо 44Н нужно записать 52Н. Новое значение ячейки по адресу 1E3Н образуется из равенства 2ЕН+59Н+52Н=3ЕН+57Н+44Н.

А. ПОКЛАДОВ, Ю. КОНСТАНТИНОВ (UO5QIL)

г. Кишинев

1 Покладов А., Константинов Ю. КР580ИК80А в любительском дисплее. - Радио. 1986, № 2, с. 17-19.
2 Демиденко А. Низкочастотный RTTY конвертер Радио. 1985, № 9, с. 19-22.
