У радиолюбителей, пользующихся микро-ЭВМ, нередко возникают трудности с вводом данных, записанных на магнитную ленту с другой ЭВМ. В подобных случаях, прежде всего, необходимо убедиться, что в обеих машинах использован один и тот же метод регистрации данных на ленте. Кроме того, должны совпадать и формат записи, т. е, количество и код символов синхронизации, способ указания начального и конечного адресов и т. п. В противном случае придется составлять специальную программу, что не всегда целесообразно, а иногда и невозможно.

Описанные в журнале микро-ЭВМ "Радио-86РК" и "Микро-80" отвечают этим условиям, и обмен данными, записанными на магнитной ленте, между ними возможен, не забудьте только, что данные, вводимые интерпретатором языка Бейсик, не могут быть считаны МОНИТОРОМ и наоборот.

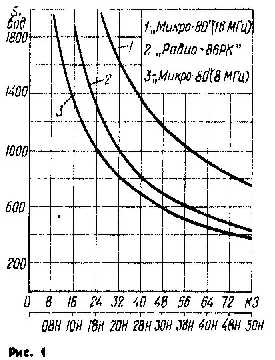

Скорость вывода данных S при известном (десятичном) значении константы КЗ и частоте кварцевого резонатора Р можно вычислить по формулам S80=F/(2072+240K3) и S86=F/(1376+450K3) для "Микро-80" и "Радио-86РК" соответственно. Если частота Р выражена в герцах, то результат получится в бодах (битах в секунду).

Определить скорость вывода можно, измерив частоту сигнала на выходе магнитофона во время воспроизведения серии "нулевых" байтов, предшествующих каждому блоку данных: скорость вывода в бодах численно равна измеренной частоте в герцах.

При этом автоматически учитывается возможное различие скоростей движения ленты при записи и воспроизведении, Зная скорость, с которой выводились данные, можно, пользуясь приведенными выше формулами и графиками, определить КЗ. Например, если измеренная частота равна 920 Гц и известно, что источником была "Микро-80" с кварцевым резонатором на 16 МГц, то КЗ была равна 40Н. Для вывода данных с той же скоростью из "Радио-86РК" нужно использовать константу 24Н.

Программу запускают директивой МОНИТОРА G3000 во время воспроизведения серии "нулевых" байтов. Измерив, период повторения входного сигнала, программа вычислит и выведет на экран дисплея шестнадцатеричные значения КЗ и константы воспроизведения (KB), причем KB будет в полтора раза больше КЗ.

Если при вводе с найденной константой все-таки наблюдаются сбои, можно попытаться подобрать ее в пределах нескольких единиц. Часто причиной сбоев являются дефекты магнитной ленты, поэтому рекомендуется всегда делать несколько копий одной и той же программы.

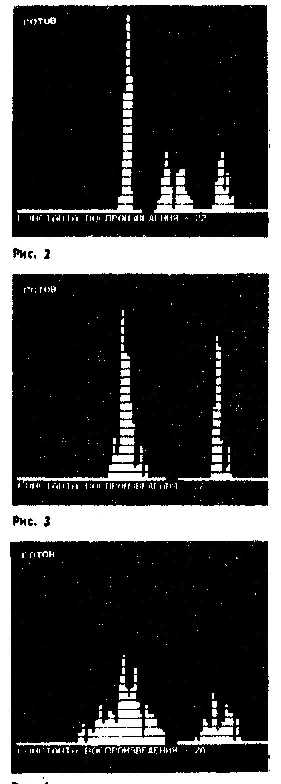

По результатам измерений на экране дисплея строится гистограмма -- график, по горизонтальной оси которого откладывается длительность интервала, а по вертикальной - частота появления интервала данной длительности. В идеальном случае она должна состоять из двух узких пиков, так как для принятого в "Радио-86РК" и "Микро-80" метода вывода данных [Л] уровень сигнала, подаваемого на вход записи магнитофона, изменяется через интервалы времени, принимающие только два фиксированных значения.

Искажения в тракте записи-воспроизведения приводят к тому, что на выходе компаратора эти интервалы становятся непостоянными. Они колеблются около некоторых средних значений, В результате пики на гистограмме расширяются и могут даже дробиться на несколько отдельных пиков.

Оптимальная KB -- такая, при которой момент выборки микропроцессором уровня сигнала лежит между пиками гистограммы соответствующими длительностям исходного неискаженного сигнала.

При наблюдении воспроизводимых сигналов на экране осциллографа они отличались длительностью фронтов - во втором случае эта длительность была значительно больше. На рис. 4 показана гистограмма того же сигнала, что и на рис, 3, но до изменения узла сопряжения. Ввести эту сигналограмму с константой 2АН не удавалось, с константой 22Н она ввелась без ошибок. После увеличения емкости конденсатора С5 данные вводились и с константой 2АН.

Можно рекомендовать следующую методику работы с программой анализа качества ввода.

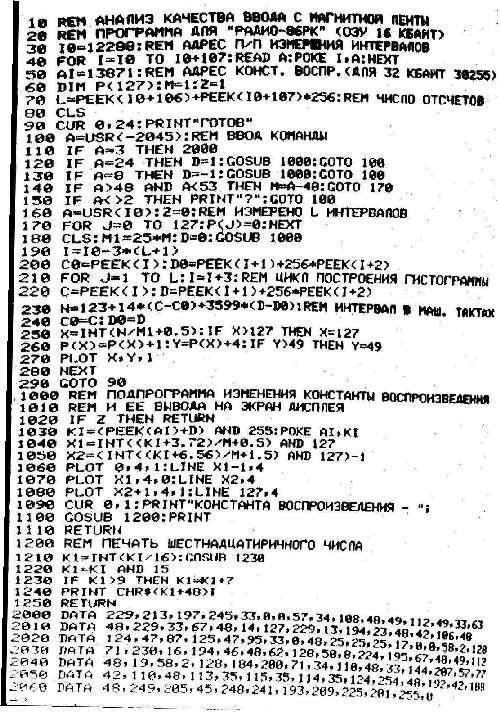

Запустив программу анализа директивой RUN и дождавшись появления на экране надписи "Готов", включают магнитофон на воспроизведение, и после окончания серии нулевых байтов нажимают клавишу "F3". После окончания построения гистограммы должна вновь появиться надпись "Готов". Если полученная гистограмма неудовлетворительна, то, подбирая элементы узла сопряжения, изменяя положение органов регулировки магнитофона и т. д. и повторяя каждый раз, ввод и измерение нажатием клавиши "РЗ", добиваются получения гистограммы, аналогичной показанной на рис. 3.

Нажимая клавиши -> и <-, устанавливают разрыв горизонтальной оси в середине промежутка между пиками гистограммы. Эта метка указывает зону возможных моментов выборки уровня сигнала микропроцессором. Одновременно с перемещением метки соответствующее значение константы заносится в рабочую ячейку ОЗУ МОНИТОРА и выводится на экран.

Установив оптимальную KB, можно выйти из программы, нажав клавишу "F4", и вводить данные по директиве MLOAD. Если для ввода будет использоваться директива I МОНИТОРА, то из программы выходят нажатием клавиши "СТР". При нажатии клавиши "СБРОС" будет восстановлена константа воспроизведения 2АН.

А. ДОЛГИЙ

г. Москва

Примечание редакции. Как показали эксперименты. Надежность считывании данных существенно повышается, если сопротивление резистора R30 узла сопряжения с магнитофоном увеличить до 24 ... 30 кОм.
