Микросхему К573РФ1 (D12), в которую записывают коды знакогенератора, можно заменить на К556РТ6 или К556РТ7, включив их, как показано на рис.1 (на этом и следующих рисунках цифры рядом со стрелками обозначают номера гнезд панелей заменяемых микросхем). Объем памяти этих микросхем будет использован только наполовину. Коды знакогенераторе записывают по адресам 0000Н—03FFH. Если в имеющемся экземпляре в этой области есть неисправные ячейки или ранее была записана какая-либо информация, можно использовать адреса с 0400Н по 07FFH. В этом случае вывод 21 (старший разряд адреса микросхемы) необходимо отключить от общего провода и соединить с правым (по схеме) выводом резистора R12.

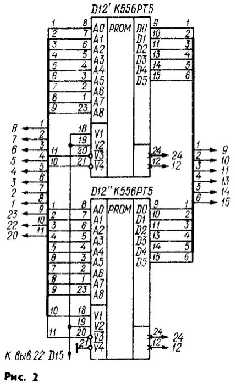

ПЗУ знакогенератора можно собрать и не двух микросхемах К556РТ5 емкостью 512 байт каждая. Схема их включения показана на рис.2 (выводы 22 обеих микросхем оставляют свободными), В верхнюю (по схеме) микросхему записывают часть таблицы кодов с адресами 0000Н-— 01FFH, в нижнюю — с адресами 0200Н-— 03FFH.

В качестве ПЗУ монитора (D17) без каких-либо изменений в схеме можно использовать К573РФ2. Микросхему К556РТ7 включают в соответствии с рис.3. Применять в этом узле компьютера микросхему К556РТ6 нежелательно, так как для нормальной работы ее информационные выходы должны быть соединены с источником питания +5 В через резисторы сопротивлением 1 ...2 кОм, а это создает дополнительную нагрузку на шину данных процессора.

Рекомендации по программированию микросхем ППЗУ можно найти в статье А. П. Дианова и Н. Н. Щелкунова “Методика программирования микросхем ПЗУ” .
