МОДУЛЯТОР "ДЕНДИ" в "РАДИО-86РК"

Если вы часто пользуетесь компьютером, не имея для этого постоянного места, то, верно, заметили, сколько каждый раз приходится делать соединений: это и сетевые шнуры блока питания, магнитофона, и кабель дисковода, и видео - или радиокабель к телевизору. Воспользовавшись описываемым ниже советом, вы избавитесь от необходимости соединять компьютер с телевизором и, кроме того, получите удовлетворительное звуковое сопровождение из его громкоговорителя.

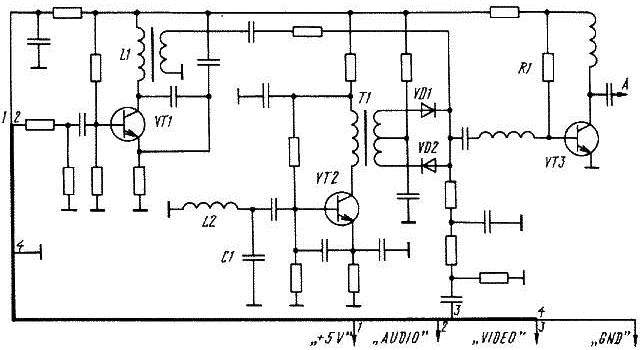

Для этого понадобятся плата модулятора от неисправной игровой приставки "Денди" и телескопическая антенна от транзисторного приемника. Размеры платы обычно не превышают 40х80 мм, поэтому ее не трудно разместить в корпусе компьютера. Но предварительно с нее необходимо удалить микросхему стабилизатора напряжения питания +5В (аналог нашей К142ЕН5) и все разъемы. В результате получится устройство, схема которого изображена на рисунке. На транзисторе VT1, выполнен ЧМ модулятор ПЧ звукового сопровождения, на VT2 - генератор несущей канала телевидения. Трансформатор Т1 и диоды VD1, VD2 образуют АМ модулятор несущей изображения. Наконец на транзисторе VT3 собран выходкой усилитель.

Плату устанавливают в корпусе компьютера (желательно ближе к задней стенке и разъему питания). На входы “+5V " и "GND " подают напряжение 5В от блока питания компьютера, на входы "VIDEO " и "AUDIO " - сигналы с его видео и звукового выходов, к выходу "А" с помощью отрезка гибкого провода присоединяют телескопическую антенну, предварительно смонтированную на задней стенке корпуса компьютера. (Следует учесть, что не на всех платах приставок точки подключения маркированы, иным может быть и порядок их расположения - в подобном случае приведенная на рисунке схема поможет определить, где на плате размещены соответствующие точки входов и выхода).

При налаживании необходимо подстроечником катушки L1 ЧМ модулятора добиться приемлемого качества звукового сопровождения при отсутствии помех от него на изображении.

Сигнал модулятора уверенно принимается промышленными телевизорами в радиусе 5-15 м на комнатную антенну или отрезок провода длиной 0,5-0,6 м, подсоединенный к антенному гнезду. Если необходимо настроиться на другой канал подбирают элементы L2, С1 (таким образом, удается перестроить модулятор на любой из 7-12-го каналов диапазона MB).

Ю.ОСОЦКИЙ, п. Таежный Амурской обл.

Отсканировано с журнала Радио №3 1997 год.
Отредактировано Лесных Ю. 2001 год.
