ТОПОЛОГИЯ ПЕЧАТНОЙ ПЛАТЫ

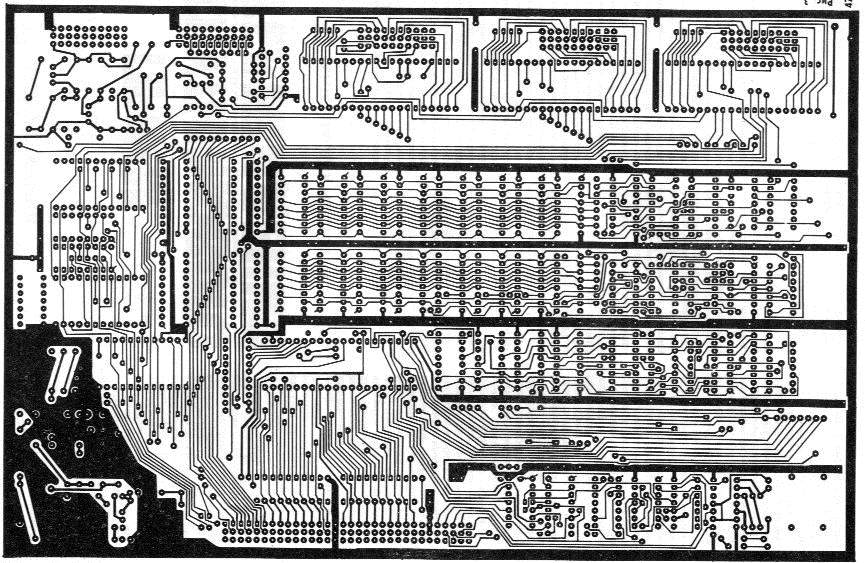

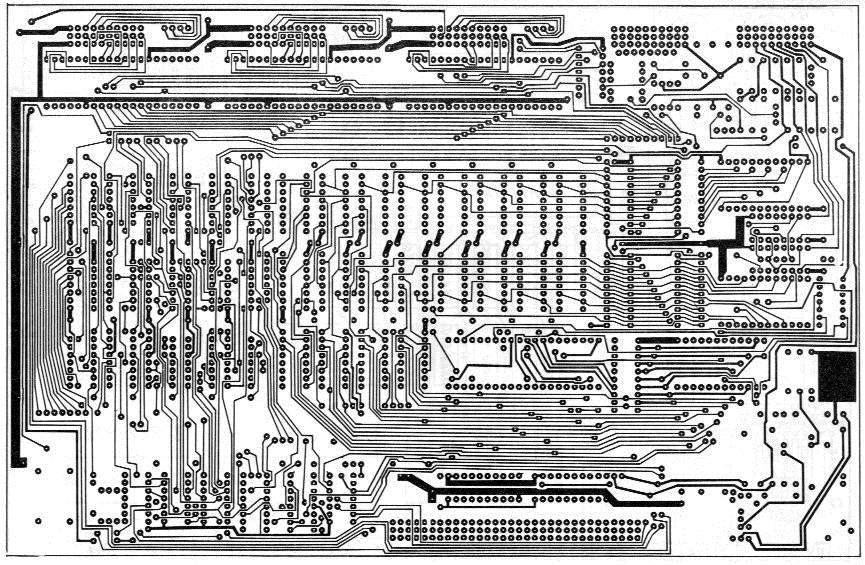

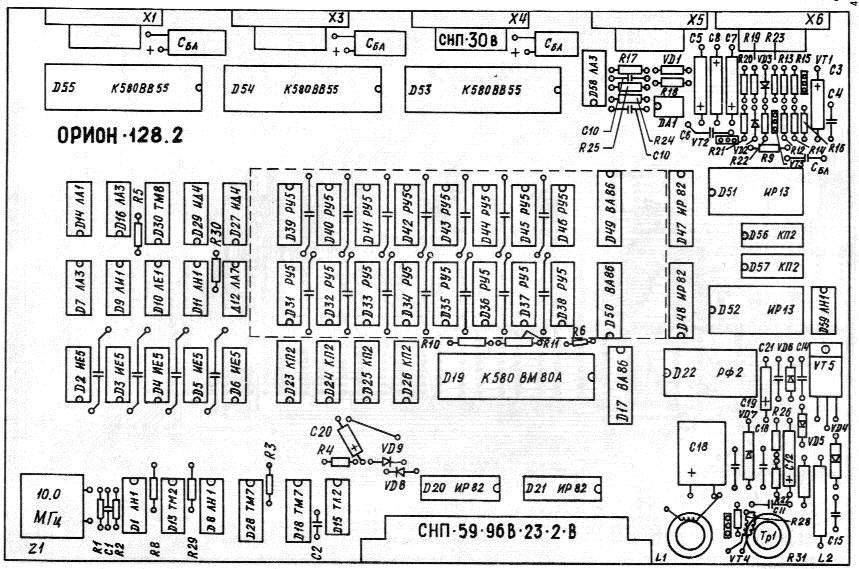

Судьба и популярность любой радиолюбительской конструкции, а сложной в особенности, во многом зависит от того, была ли для нее разработана и опубликована печатная плата. Хорошо понимая это, редакция приложила немало усилий, чтобы сделать достоянием широкой радиолюбительской общественности хотя бы рисунок топологии печатной платы ПРК “Орион-128”. На этой странице приведен рисунок расположения элементов ПРК на плате, на следующей — топология печатных проводников со стороны установки деталей, а за ней — обратная сторона платы. Ее размеры — 270X176 мм. Негативами печатных плат редакция не располагает.

По поводу приобретения комплекта документации на ПРК “Орион-128” организациям следует обращаться по адресу: 423350, ТАССР, г. Нижнекамск, аб. ящ. 1131, тел. 2-46-81.

Во втором номере журнала мы сообщили об ошибках в принципиальной схеме ПРК “Орион-128”. К сожалению, в схеме обнаружено еще несколько неточностей, допущенных при подготовке материалов как по вине авторов, так и по вине редакции. Приносим свои извинения. Дело в том, что публикация статей идет, как говорится, “с колес”, “по еще не остывшим пайкам”, поэтому редакция надеется, что читатели отнесутся к этому с пониманием.

А теперь поправьте пожалуйста:

• вход элемента DD59.3 — вывод 5 этой микросхемы, выход 6 входит в жгут под номером 72;
• вход 3 элемента DD10.1 соединен с неинверсным выходом 11 элемента DD8.2 (последний следует переименовать в DD8.4);
• порядковое обозначение мультиплексора (MS) DD27 должно быть DD26, a DD33— DD39;
• обозначить контакты С1 и С2 разъема Х4 как РС1 и РС2 соответственно;
• ввести контакт С16 разъема Х2 и обозначить его как ЗП (запрос прерывания), соединив со жгутом — проводником под номером 130;
• выводы 1,15 микросхемы DD56 должны входить в жгут под номером 110;
• вывод 10 элемента DD9.3 входит в жгут под номером 43;
• выход 8 элемента DD8.3 ошибочно показан инверсным;
• вход D2 триггера DD28 — вывод 3;
• в портах DD54 и DD55 входы R и WR имеют выводы соответственно 35 и 36. Вход CS DD54 входит в жгут под номером 78;
• резистор R27 (стр. 38) обозначить как R29;
• в дампе МОНИТОРа ошибок нет! Ошибочно приведена контрольная сумма блока F800 — F8FF (0000 — 00FF) — она должна быть равна 56В6Н, общая контрольная сумма 6971Н.

К. КОНЕНКОВ, В. САФРОНОВ, В. СУГОНЯКО

Московская обл.

Отсканировано с журнала Радио №4 1990 г.
Отредактировано Лесных. Ю. 2001 г.
