Описание компьютера Микро-80 Журнал РАДИО

Модуль сопряжения.

Для долговременного хранения информации в ЭВМ используют самые различные устройства. Наиболее распространенными являются устройства, в которых для записи и хранения информации применяют магнитные носители: магнитные ленты, магнитные диски и т. д. Обычно эти устройства из-за своей сложности имеют высокую стоимость, поэтому с появлением дешевых микро-ЭВМ для долговременного хранения информации стали все чаще и чаше использовать кассетные магнитофоны. Для этой цели были разработаны как специализированные цифровые магнитофоны, так и устройства сопряжения с бытовыми кассетными магнитофонами.

В этой статье вы познакомитесь с описанием модуля сопряжения бытового кассетного магнитофона с микроЭВМ, Модуль позволяет записывать и считывать информацию со скоростью 1500 бит/с. Плотность записи при этом составляет около 32 бит на миллиметр. Совместно с модулем авторы используют кассетный магнитофон "Романтик-306" и кассеты МК-60-2. однако возможно использование любого другого близкого по параметрам монофонического или стереофонического кассетного магнитофона. При указанной скорости записи и чтения данных на одну кассету МК-60-2 с двух сторон можно записать до 600 килобайт информации.

Как и всегда, при разработке устройств, работающих совместно с микропроцессором, необходимо решить задачу распределения выполняемых функций между программой и аппаратурой. Мы стремились максимально использовать "программируемость" микропроцессора, чтобы упростить аппаратуру и еще раз подчеркнуть универсальность микропроцессора как электронного компонента. При этом оказалось возможным программно реализовать весь алгоритм работы модуля, возложив на аппаратуру только задачу электрического согласования.

Запись информации на ленту производится последовательно бит за битом по методу двухфазного кодирования. На рис.1 приведены временные диаграммы, поясняющие принцип работы модуля сопряжения. На диаграмме "А" показан байт Е6Н (его двоичное представление имеет вид 11100110), преобразованный в последовательную форму. Отдельные разряды байта следуют с периодом Тслед причем запись байта начинается со старшего разряда, т.е. сначала должен быть записан разряд D7, затем D6, D5 и т.д. Однако непосредственно записать такой сигнал на магнитную ленту нельзя, так как частотная характеристика магнитофона не соответствует спектру записываемого сигнала. Это происходит потому, что в потоке данных неравномерно чередуется количество нулей и единиц, а следовательно, имеется постоянная составляющая, которая не может быть записана на обычный магнитофон. Для того чтобы записать такой поток данных, обычно применяют один из известных способов модуляции несущей частоты - по амплитуде, частоте или фазе.

Используя метод двухфазного кодирования, можно так преобразовать (закодировать) поток данных, что он не будет содержать постоянной составляющей. Это позволит записывать данные (двухфазные коды) на магнитную ленту непосредственно без предварительной модуляции.

На диаграмме "Б" (см. рис.1) показан двухфазный код байта данных Е6Н, записываемый на ленту. Этот код формируется следующим образом. Всегда в середине передаваемого бита (моменты времени Тс) происходит изменение его значения на противоположное, причем изменение с "1" на "0" означает, что передан бит, равный "0", а обратное изменение, с "0" на "1" - бит, равный "1".

На границе двух одинаковых по значению смежных битов (моменты времени Тr) также всегда происходит изменение значения двухфазного кода. На границе разных по значению смежных битов изменение двухфазного кода не происходит.

Подобным образом должны быть закодированы все биты информации, записываемые на ленту. Период времени Тслед, выбран равным 0,666 мс. При этом скорость записи-считывания равна 1500 бит/с. Опыт показал, что при такой скорости можно обеспечить надежное. практически безошибочное считывание информации.

Рассмотрим теперь, каким образом при чтении происходит декодирование двухфазных кодов. Предположим, что считывание данных началось в момент времени, обозначенный на рис.2 t0. Подпрограмма чтения, которая будет описана ниже, позволяет считывать и распознавать информацию примерно 1 раз в 15 мкс. Начиная с момента времени t0, подпрограмма считывания производит чтение информации и ее анализ (момент времени ta на рис.2) до тех пор, пока не произойдет изменение уровня сигнала по сравнению с предыдущим считанным значением. На рис.2 эти моменты времени обозначены tб. Уровень сигнала, считанный в момент времени tб, рассматривается как полезная информация и поэтому запоминается.

После распознавания и запоминания принятого бита происходит задержка в работе программы, равная 0,75 Тслед, и весь процесс считывания информации начинается вновь.

Рассмотрим, каким образом описанный алгоритм работы модуля сопряжения реализован аппаратно и программно.

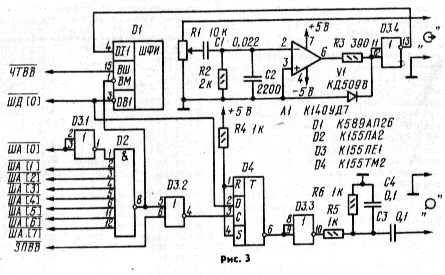

На рис.3 приведена принципиальная электрическая схема блока сопряжения кассетного магнитофона с микроЭВМ. Шинный формирователь D1 связывает блок с младшим разрядом шины данных ШД[0]. На элементах D2 и D3.1 собран дешифратор адреса устройства. При наличии на младших восьми разрядах шины адресов адреса 01Н он формирует низкий уровень на входе "выбор модуля" (ВМ) микросхемы D1, разрешая тем самым работу шинного формирователя. На вход ВШ шинного формирователя поступает сигнал ЧТВВ с шины управления микро-ЭВМ. Если на входе ВШ низкий уровень, то информация со входа DI1 поступает 1 линию ШД[0] шины данных.

При записи на магнитную ленту на D - триггере D4 очередной бит данных хранится до прихода следующего сигнала записи в устройство с адресом 01Н. С выхода триггера D4 через инвертор D3.3 и фильтр нижних частот закодированный бит данных поступает на вход "запись с звукоснимателя" кассетного магнитофона.

При воспроизведении сигнал с линейного выхода магнитофона через фильтр нижних частот поступает на вход операционного усилителя А1. На выходе усилителя формируются прямоугольные импульсы амплитудой ±5 В. Диод V1 срезает отрицательную составляющую сигнала. Далее считанный и сформированный сигнал через микросхему D1 поступает на шину данных микро-ЭВМ.

Итак, описанный модуль сопряжения позволяет записать на магнитную ленту информацию с младшего разряда шины данных, а считанный с ленты сигнал подать на тот же разряд шины данных. Конечно, два этих процесса не могут идти одновременно.

Программное обеспечение блока сопряжения выполняет следующие функции:

На рис.4 представлен текст подпрограммы записи ЗПМАГ. Эта подпрограмма производит запись одного байта информации. Для записи последовательности байтов необходимо несколько раз обратиться к этой подпрограмме. Для этого основная программа помещает байт информации, который необходимо записать, в регистр А и после этого вызывает подпрограмму по команде CALL ЗПМАГ.

Fl00

C5

ЗПМАГ:

PUSH

B

;СОХРАНИТЬ СОДЕРИИМОЕ ВС

F101

D5



PUSH

D

;СОХРАНИТЬ СОДЕРЖИМОЕ DE

Fl02

F5



PUSH

PSW

;СОХРАНИТЬ СОДЕРЖИМОЕ PSW

F103

57



MOV

D, A

;D= ЗАПИСЫВАЕМОМУ БАЙТУ

F104

0E08



MVI

С, 8

;С=8 (СЧЕТЧИК БИТОВ В БАЙТЕ)

F106

7A

ЗПЦКЛ:

MOV

А,0

;А=ЗАПИСЫВАЕМОМУ БАЙТУ

F107

07



RLC



;МЛ. РАЗРЯД А= ЗАПИС. БИТУ

Fl08

57



MOV

D, А

;D = ЗАПИСЫВАЕМОМУ БАЙТУ



;ФОРМИРОВАНИЕ ДВУХФАЗН. КОДА

F109

3E00



MVI

A, 1

;МЛ. РАЗРЯДА А=1

F10B

АА



XRA

D

;"ИСКЛ. ИЛИ" С ЗАПИС. БИТОМ

F10C

D301



OUT

01

;ВЫВОД РЕЗУЛЬТАТА

F10E

CD21F1



CALL

ЗАДР05

;ЗАДЕРЖКА ПОЛПЕРИОДА Тслед.

F111

3E00



MVI

А, 0

;МЛ. РЯЗРЯД А = 0

F113

AA



XRA

D

;"ИСКЛ. ИЛИ" С ЗАПИС. БИТОМ

F114

D301



OUT

01

;ВЫВОД РЕЗУДЬТАТА

F116

CD21F1



CALL

ЗАДР05

;ЗАДЕРЖКА ПОЛПЕРИОДА Тслед.

Р119

0D



DСR

С

;ВСЕ БИТЫ ЗАПИСАНЫ?

F11A

C206F1



JNZ

ЗПЦКЛ

;ЕСЛИ НET, ТО ПОВТОРИТЬ

F11D

Fl



POP

РSW

;ВОССТАНОВИТЬ СОДЕРЖ. PSW

F11E

D1



POP

D

;ВОССТАНОВИТЬ СОДЕРЖ. DE

F11F

C1



POP

В

;ВОССТАНОВИТЬ СОДЕРЖ. ВС

F120

С9



RET



;ВОЗВРАТ В ОСНОВНУЮ ПРОГР.

F121

0628

ЗАДР05:

MVI

B, 40D

;В КОНСТАНТЕ ЗАДЕРЖКИ

F123

05

ЗАДР55:

DCR

В

;В = В - 1

Р124

C223F1



JNZ

ЗАДР55

;ЕСЛИ В НЕ РАВНО 0, ТО ПОВТОР

F127

C9



RET



; ВОЗВРАТ ИЗ ПОДПРОГ. ЗАДР05

Рис. 4

Перед началом своей работы подпрограмма "сохраняет" содержимое всех регистров микропроцессора в стеке, а по окончании - восстанавливает содержимое регистров. Параллельно-последовательное преобразование происходит при выполнении команды циклического сдвига содержимого аккумулятора - RLC. При этом в младший разряд аккумулятора при каждом выполнении этой команды оказывается записанным очередной бит данных, начиная со старшего бита записываемого байта данных.

Двухфазное кодирование реализовать очень просто, если использовать операцию "исключающее ИЛИ" над содержимым аккумулятора и какого-либо внутреннего регистра микропроцессора.

Напомним, что при выполнении операции "исключающее ИЛИ" над двумя битами в результате будет "1" в том и только в том случае, если входные величины имеют разные значения. Первые полпериода (0,5Тслед), в этот временный интервал формирует специальная подпрограмма "ЗАДР05", выполняется операция "исключающее ИЛИ" над передаваемым битом и "1", вторые полпериода аналогичная операция выполняется с "0".

Теперь несколько слов о подпрограмме "ЗАДР05". При обращении к этой подпрограмме в работе основной программы происходит временная задержка (в нашем случае полпериода тактовой частоты), длительность которой определяется числом, помещенным в регистр В. При частоте тактовых сигналов С1 и С2 микропроцессора, равной 2 МГц. это число равно 40. При любой другой (меньшей) частоте задающего генератора эта величина может быть пересчитана по формуле: константа = 40 • Fтакт/2.
где Fтакт - в МГц.

В поле комментариев приведены соответствующие разъяснения для каждой команды.

Подпрограмма чтения несколько сложнее подпрограммы записи и вот по каким причинам. Во-первых, информация записывается на ленту в виде сплошного потока битов, а нам важно выделить из этого потока отдельные байты, так как разрядность микроЭВМ равна 8 битам, т.е. 1 байту, поэтому для достижения байтовой синхронизации должны быть предусмотрены дополнительные меры. Во-вторых, общая проблема при использовании метода двухфазного кодирования - это задача распознавания: не является ли считанный сигнал инвертированным (в магнитофоне сигнал может инвертироваться как четное, так и нечетное число раз).

F128

C5

УТМАГ:

PUSH

В

; СОХРАНИТЬ СОДЕРЖИМОЕ ВС

F129

D5



PUSH

D

; СОХРАНИТЬ СОДЕРЖИМОЕ DE

F12A

0E00



MVI

C, 0

; В НАЧАЛЕ РЕЗУЛЬТАТ 0

F12C

57



MOV

D, A

; D = ПРИЗНАКУ; БЫЛА ЛИ СИН-



; ХРОНИЗАЦИЯ ДОСТИГНУТА РАНЕЕ

F12D

DВ01



IN

01

; ВВОД С МАГНИТОФОНА

F12F

5F



MOV

Е, A

; Е = ПРИНЯТОМУ БИТУ

F130

79

ЦКЛУТ:

MOV

А, С

; А = РЕЗУЛЬТАТУ

F131

E67F



ANI

7FH

; СТАРШИЙ ВИТ = 0

Р133

07



RLC



; СДВИГ РЕЗУЛЬТАТА ВЛЕВО

F134

4F



MOV

С, А

; ЗАМЕНИТЬ РЕЗУЛЬТАТ

F135

DB01

ИЗМСИГ:

IN

01

; ВВЕСТИ БИТ ДАННЫХ

F137

ВВ



СМР

Е

; ТАКОИ ЖЕ КАК И ПРЕДЫ-



; ДУЩИЙ СЧИТАННЫИ БИТ?

F138

CA35F1



JZ

ИЭМСИГ

; ДА -> ПОВТОРИ ВВОД

F13B

E60l



ANI

1

; ТОЛЬКО МЛАДШИЙ БИТ

F13D

Bl



ORA

С

; ОБЪЕДИНИТЬ С ПРЕДЫД. РЕ3.

F13E

4F



MOV

С, A

; НОВЫЙ РЕЗУЛЬТАТ

F13F

CD6EF1



CALL

ЗАДР75

; ЗАДЕРЖКА НА 0,75 Тслед.

F142

DB01



IN

01

; ВВОД БИТА

F144

5F



MOV

Е, А

; СОХРАНИТЬ ПРИНЯТЫЙ БИТ

F145

7A



MOV

A, D

; А = ПРИЗНАКУ ДОСТИЖ. СИНХР.

F146

B7



ORA

A

; СИНХРОНИЗАЦИЯ ДОСТИГНУТА

F147

F263F1



JP

СТАРТ

; ДА -> ПЕРЕХОД НА СТАРТ

F14A

79



MOV

A, С

; А = РЕЗУЛЬТАТУ

F14B

FEE6



СРI

0Е6Н

; СРАВНИТЬ С БАИТОМ СИНХР. Е6Н

F14D

C257F1



JNZ

ПИНВС

; ПОПРОВОВАТЬ СРАВНЕНИЕ С



; ИНВЕРСНЫМ БАЙТОМ СИНХР.

F150

AF



XRA

A

; ОЧИСТИТЬ АККУМУЛАТОР

F151

3200F2



STA

ИНВЕРС

; УСТАНОВИТЬ ПРИЗНАК ИНВЕРСИИ

F154

C361F1



JMP

СТAРТ1

; СИНХРОНИЗАНИЯ ДОСТИГНУТА

F157

FE19

ПИНВС:

СРI

19Н

; СРАВНИТЬ С ИНВЕРСН. БАЙТОМ



; СИНХРОНИЗАЦИИ

F159

C230F1



JNZ

ИЗМСИГ

; НЕТ -> ПОВТОР

F15C

3EFF



MVI

A, 0FFH

; А = ПРИЗНАКУ ИНВЕРСИИ

F15E

3200F2



SТA

ИНВЕРС

; ЗАПОМНИТЬ ЕГО

F161

1609

СТAРТ1:

MVI

D, 9

; D = 8 ВИТ + 1

Fl63

15

СТAРТ:

DCR

D

; D = D - 1

F164

C230F1



JNZ

ИЗМСИГ

; ЕСЛИ # 0 -> ПОВТОР

F167

3A00F2



LDA

ИНВЕРС

; А = ПРИPНАКУ ИНВЕРСИИ

F16A

A9



XRA

С

; "ИСКЛЮЧ. ИЛИ" С РЕЗУЛЬТАТОМ

F16B

D1



POP

D

; ВОССТАНОВИТЬ СОДЕРЖИМОЕ DE

Fl6C

Cl



POP

В

; ВОССТАНОВИТЬ СОДЕРЖИМОЕ ВС

F16D

С9



RET



; ВОЗВРАТ В OCHOBHУЮ ПРОГР.



; ПОДПРОГРАММА ЗАДЕРЖКИ



; НА 0,75 ПЕРИОДА Тслед.

F16E

063С

ЗAДР75:

MVI

В, 60D

; В = КОНСТАНТЕ ЗАДЕРЖКИ

F170

05

ЗAДР77:

DCR

В

;'B = B - 1

F171

C270F1



JNZ

ЗАДР77

; В = 0 ?

F174

С9



RET



;

F175



ИНВЕРС:

EOU

0F175H

; ЯЧЕЙКА ДЛЯ ПРИЗНАКА ИНВЕРСИИ

Рис. 5

Обе эти задачи решены следующим образом. Перед записью блока информации на ленту сначала записывают специальный байт синхронизации. Его значение в данном случае Е6Н. При чтении программа прежде всего определяет, равен ли считанный байт байту синхронизации. Возврат в основную программу не происходит, пока на ленте не будет обнаружен либо байт синхронизации, либо его инверсное значение (19Н). Если обнаруженный байт синхронизации инвертирован, то перед возвратом из подпрограммы инвертируются и все остальные считываемые байты.

Текст подпрограммы чтения "ЧТМАГ" приведен на рис.5. Основная программа вызывает подпрограмму "ЧТМАГ", помещая в аккумулятор величину FFH, что "говорит ей" о необходимости поиска байта синхронизации, или величину 08Н - указатель того, что синхронизация уже была достигнута ранее. Подпрограмма "ЧТМАГ" не изменяет содержимого регистров микропроцессора, за исключением содержимого регистра А, в котором при возврате из подпрограммы находится байт информации, считанный с ленты. Подпрограмма производит считывание информации с ленты бит за битом, пока не будут "накоплены" все 8 битов одного байта.

F000

31FFF0



LXI

SP, 0F0FFH

;HАCTPОЙKА УКАЗАТЕЛЯ СТЕКА

F003

110020



LXI

D, 2000H

;DE = КОЛИЧ. ЗАПИСЫВ. БАЙТОВ

F006

3E00



MVI

A, 00Н

;"ПУСТОЙ" БАЙТ ПЕРЕД СИНХРО

F00B

CD00F1



CALL

ЗПМАГ

;ЗАПИСЬ БАЙТА

F00B

3EE6



MVI

A, 0EH

;БАЙТ СИНХРОНИЗАНИИ

F00D

C000F1



CALL

ЗПМАГ

;ЗАПИСЬ БАИТА

F010

3E22

ЗАП22:

MVI

A, 22H

;"ТЕСТ" БАЙТ

F012

C000F1



CALL

ЗПМАГ

;ЗАПИСЬ БАЙТА

F0I5



DCX

D

;УМЕНЬШИТЬ СЧЕТЧИК БАЙТОВ

F016

7А



MOV

A, D

;

F017

ВЗ



ОRА

Е

;ПРОВЕРКА НА DE = 0

F018

C210F0



JNZ

ЗАП22

;ПОВТОР ЗАПИСИ 22Н

F01B

74



HLT



;KOHEЦ РАБОТЫ ПРОГРАММЫ




Рис. 6




F100



ЗПМАГ:

EQU

0F100H

;АДРЕС ПОДПРОГРАММЫ ЗАПИСИ

F01C

31FFF0



LXI

SP, 0F0FFH

;НАСТРОЙКА УКАЗАТЕЛЯ СТЕКА

F0IF

110020



LXI

В, 2000Н

;DE = КОЛИЧ. БАЙТОВ В ЗАПИСИ

F022

3EFF



MVI

A, 0FFH

;ПРИЗНАК = ИСКАТЬ СИНХРОБАЙТ

F024

CD28F1

ЧТ22:

CALL

ЧТМАГ

;ЧТЕНИЕ ОДНОГО БАЙТА

F027

FE22



СРI

22Н

;ПРАВИЛЬНО ЛИ СЧИТАН БАЙТ?

F029

C239F0



JNZ

ОШБК

;ПЕРЕХОД, ЕСЛИ ОШИБКА

F02C



DСХ

D

;DE = DE - 1

F02D



MOV

A, D

;ПРОВЕРКА НА D = Е = 0

F02E

ВЗ



ORA

Е

;

F02F

ЗЕ08



MVI

А, О8Н

;СИНХРОВАЙТ НАЙДЕН РАНЕЕ

F031

С224F0



JNZ

ЧТ22

;ЧТЕНИЕ СЛЕДУЮЩЕГО БАЙТА

F034

ЗЕ81



MVI

А, 81Н

;CООБЩЕНИЕ О ВЕРНОМ ЧТЕНИИ

F036

D300



OUT

00H

;BЫBОД НА СВЕТОДИОДЫ

F038

76



HLT



;КОНЕЦ РАБОТЫ

F039

3E0F

ОШБК:

MVI

A, 0FH

;СООБЩЕНИЕ ОБ ОШИБКЕ ЧТЕНИЯ

F0ЗВ

D300



OUT

00Н

;ВЫВОД НА СВЕТОДИОДЫ

F03D

76



HLT



;КОНЕЦ РАБОТЫ

F12В



ЧТМАГ:

EQU

0F128Н

;АДРЕС ПОДПРОГРАММЫ ЧТМАГ

Рис. 7

Для временного хранения результата использован регистр С, в который первоначально записывают величину 00Н. В начале роботы подпрограммы "ЧТМАГ" происходит считывание информации из порта 01Н до тех пор, пока не произойдет изменение сигнала из "0" в "1" или наоборот из "1" в "0". После этого выполняется операция логического сложения (ИЛИ) считанного бита и предыдущего результата, находящегося в регистре С, содержимое которого предварительно должно быть сдвинуто влево, для освобождения места для нового бита. Далее происходит задержка работы программы на 0,75Тслед (подпрограмма "ЗАДР75"). Это необходимо для уверенного считывания данных в середине "полубита".

После декодирования принятого бита программа всегда проверяет: была ли синхронизация достигнута или нет. Об этом можно узнать по содержимому аккумулятора, которое определяется основной программой, как было описано выше. Если синхронизация не достигнута, то после приема каждого бита происходит сравнение результата с байтом синхронизации (Е6Н) или его инверсией (19Н) до тех пор, пока байт синхронизации не будет принят. Если он инвертирован, то в специально отведенную ячейку памяти "ИНВЕРС" записывается величина FFH - признак инверсии, в противном случае в эту ячейку записывается 00Н. Если синхронизация уже достигнута и в ячейке "ИНВЕРС" записан код FFH, то "собранный" в аккумуляторе байт перед возвратом в основную программу инвертируется. Напомним, что константу. определяющую время работы подпрограммы "ЗАДР75", необходимо изменить, если частота сигналов С1 и С2 отличается от 2 МГц. Дополнительные разъяснения по программе даны в поле комментариев.

Подпрограммы "ЧТМАГ" и "ЗПМАГ" входят в состав основной управляющей программы микро-ЭВМ. Приведенные на рис.4 и 5 подпрограммы специально оттранслированы для работы в той части адресов памяти, где в нашей микро-ЭВМ находится ОЗУ. Подпрограммы можно ввести в ОЗУ с помощью описанного ранее отладочного модуля и использовать для тестирования модуля сопряжении. Кроме этих подпрограмм, нам потребуются еще две небольшие программы. На рис.6 приведена программа, позволяющая записать на ленту длинную серию байтов, имеющих значение 22Н. С помощью этой программы можно получить "тест-ленту" для проверки модуля сопряжения.

Если в магнитофоне отсутствует АРУЗ, уровень записи необходимо установить по индикатору так же, как и при записи музыки. Допускается несколько превысить номинальный уровень записи. Уровень записи устанавливают при неподвижной ленте после запуска в работу программы, приведенной на рис.6. Затем программу запускают вновь и производят запись. После записи ленту перематывают на начало записи и магнитофон включают в режим воспроизведения. Щуп осциллографа подключают к выходу усилители А1. Резистором R1 устанавливают уровень входного сигнала, при котором на экране осциллографа видны прямоугольные импульсы с крутыми фронтами и плоской вершиной.

После этого ленту опять перематывают в начало, запускают в работу программу, приведенную на рис.7, и включают в магнитофоне режим "Воспроизведение". Программа сравнивает считанный с ленты байт с байтом 22Н. Если будет обнаружено несоответствие. то на светодиодах D0-D7 отладочного модуля появится комбинация 0FH - сообщение об ошибке и работа программы прекратится. Если при считывании не будет обнаружено ни одной ошибки, то после прочтения всей записи на светодиодах отладочного модуля появится комбинация 81Н - сообщение о верном считывании.

При работе с основной управляющей программой микро-ЭВМ информация на ленту записывается в определенном формате. Кроме полезной информации, на ленту записываются и специальные служебные байты. Формат, таких записей будет подробно рассмотрен при описании основной управляющей программы микро-ЭВМ.

Описанный модуль сопряжения отличают простота, высокая достоверность и большая скорость записи-считывания информации.

Г. ЭЕЛЕНКО, В. ПАНОВ, С. ПОПОВ

Отсканировано с журнала Радио №9 1983 г.
Отредактировано Лесных Ю.И. 1999 г.
